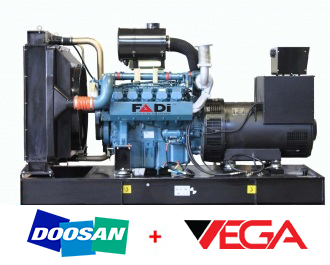

THÔNG SỐ CHUNG CỦA TỔ MÁY

Hãng sản xuất

FADI

Kích thước máy có vỏ chống ồn (mm)

3000*1100*1600

Model máy

FDD100VS3

Trọng lượng máy có vỏ (kg)

1800

Nước sản xuất

VIETNAM

Độ ồn máy có vỏ

73 dbA/7m

Tiêu chuẩn chất lượng

ISO 9001:2008

Dung tích thùng nhiên liệu theo máy

300 Lít

Khung bệ máy

Khung dập & hàn tấm bằng thép tiêu chuẩn chất lượng cao.

Liên kết máy & vỏ

Máy được liên kết với khung bằng cao su chống rung, triệt tiêu dung động ra vỏ khi máy hoạt động.

Công nghệ chế tạo vỏ

Tôn dày 2ly trở lên, chế tạo thành các module, tháo lắp rễ dàng, thuận tiện cho bảo trì bảo dưỡng

Bề mặt sơn vỏ

Các chi tiết đều được xử lý bề mặt trước khi sơn tĩnh điện, sử dụng sơn cao cấp độ bền bề mặt cao.

Vật liệu chống ồn

Sử dụng Bông thủy tinh Rockwool & độ bền rất cao

Cấu tạo cánh cửa

Phần điều khiển có cửa kính để dễ dàng quat sát thông số làm việc từ bên ngoài. Các cánh cửa có khóa an toàn & gioăng làm kín khít.

THÔNG SỐ PHẦN ĐỘNG CƠ

Hãng sản xuất

DOOSAN

Ký hiệu

D1146T

Nước sản xuất

Hàn Quốc

Số vòng quay định mức

1500 vòng/phút

Công suất liên tục (Gross Engine Power)

107kWm

Phương pháp điều tốc

Cơ khí

Công suất cực đại (Gross Engine Power)

118 kWm

Giới hạn biến thiên tốc độ

< +-5%

Kiểu động cơ

Diezen, 4 thì

Phương pháp bôi trơn

Bơm dầu

Kiểu nạp khí

Turbo tăng áp

Dung tích dầu bôi trơn

15.5 L, có thể thay thế 100%

Kiểu buồng đốt

Xoáy lốc, trực tiếp

Loại dầu bôi trơn

15W40 – CF4

Số xy lanh, cách bố trí

6, thẳng hàng

Lọc dầu nhớt

Lõi giấy, toàn phần

Dung tích xy lanh

8.071 L

Phương pháp làm mát

Bằng nước

Đường kính * Hành trình Piston

111 * 139 mm

Kiểm soát nhiệt độ động cơ

Có van hằng nhiệt & cảm biến nhiệt độ

Tỉ số nén

16.8 :1

Áp suất hệ thống làm mát lớn nhất

0.9 kg/cm2

Cách bố trí xu páp

OHV

Dung tích nước làm mát (chỉ động cơ)

14

Thứ tự nổ

1-5-3-6-2-4

Hệ thống cung cấp nhiên liệu

Bơm cao áp

Nguồn ắc quy

24 VDC

Lọc nhiên liệu

Lõi giấy, toàn phần

Nguồn nạp ắc quy

24V x 45A

Tiêu thụ nhiên liệu mức 25% tải liên tục

8.2 L/H

Nguồn khởi động

24V x 4.5 kW

Tiêu thụ nhiên liệu mức 50% tải liên tục

13.6 L/H

Hệ thống khởi động

Đề nổ bằng điện

Tiêu thụ nhiên liệu mức 75% tải liên tục

19.5 L/H

Hệ thống dừng máy

Solenoid điện

Tiêu thụ nhiên liệu mức 100% tải liên tục

25.9 L/H

Cảm biến báo áp suất dầu

VDO, có cảnh báo áp suất thấp

Thời gian chạy liên tục

Không hạn chế

Cảm biến báo nhiệt độ nước

VDO, có cảnh báo nhiệt độ cao

Hệ thống bô giảm thanh, khớp nối mềm

Có

THÔNG SỐ PHẦN ĐẦU PHÁT

Hãng sản xuất

VEGA

(Singapore)

Kiểu kích từ

Đồng bộ, tự kích từ, không chổi than

Ký hiệu

VGU270B

Điều chỉnh điện áp

Tự động AVR

Công suất liên tục đầu phát

100 kVA

Kiểu AVR

AS440

Số pha

3 pha

Khả năng chạy quá tải trong mỗi 12 giờ

115%

Số cực từ

4

Số dây, kiểu quấn dây

12 dây, nghiêng 2/3

Điện áp ra định mức đầu phát

400V /230V

Dao động điện áp

±1 %

Kiểu ổ đỡ

1 ổ đỡ

Cấp bảo vệ

IP23

Hệ số công suất

0.8

Cấp cách điện

H

Tần số

50Hz

Độ Biến dạng sóng ( không tải)

< 1,5 %

Khả năng vượt tốc tối đa

2250 vòng/phút

THF

< 2%

Kiểu đấu nối

Hình sao

TIF

< 50

THÔNG SỐ PHẦN BẢNG ĐIỀU KHIỂN

Bộ điều khiển Deepsea 6020

Deepsea DSE 6020 là bộ điều khiển nguồn tự động được phát triển để cung cấp và hiển thị một loạt các tính năng điều hành đối với hệ thồng máy phát điện xăng – dầu.

Giám sát tốc độ động cơ, áp suất nhớt, nhiệt độ nước làm mát, tần số, điện áp, dòng điện, công suất và mức nhiên liệu, cung cấp giải pháp bảo vệ toàn diện cho động cơ và đầu phát.

Các ưu điểm vượt trội:

• Tự động chuyển đổi giữa điện lưới và điện máy phát
• Hiển thị thời gian chạy máy thuận tiện cho việc bảo dưỡng
• Giao diện thân thiện dễ sử dụng
• Bộ điều khiển thích hợp với nhiều loại máy khác nhau
• Có thể đọc hiểu các loại hộp đen của nhiều động cơ khác nhau
• Cài đặt dễ dàng bằng máy tính
• Cấp bảo vệ IP65 tăng khả năng chống thấm nước.

Các tính năng chính của bộ điều khiển là:

• Hiển thị chế độ sấy
• Cài đặt trực tiếp bằng tay hoặc phần mềm máy tính sử dụng USB kết nối
• Hiển thị 3 pha điện lưới hoặc máy phát
• Hiển thị công suất máy (KW, KVA, KV Ar, PF)
• Bảo vệ quá tải (KW)
• Hiển thị dòng điện và bảo vệ quá dòng.
• Có tín hiệu ra để mở nhiên liệu và đề nổ.
• 4 đầu ra 1 chiều
• 4 tín hiệu đầu vào analogue và kỹ thuật số
• 6 tín hiệu đầu vào kỹ thuật số
• Hỗ trợ 0-10V và 4-20mA cho cảm biến nhớt
• 3 cảnh báo bảo trì động cơ
• Bảo vệ quá tốc
• Hiển thị thời gian chạy máy
• Cài đặt lịch trình chạy máy
• Cài đặt chạy bảo vệ khi khởi động và tắt máy

• Điều khiển bơm nhiên liệu.
• Báo đồng hồ
• Báo điện áp ắc quy
• Khởi động từ xa
• Cảnh báo toàn diện và tắt máy.
• Hiển thị hai chế độ đèn led và trên màn hình hiển thị.
• Lưu nhật ký sự kiện lỗi (50).
