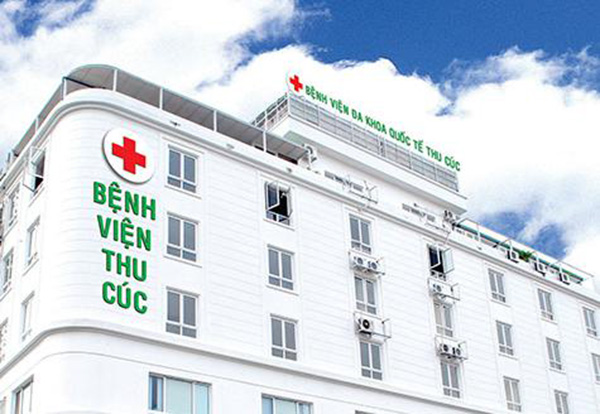

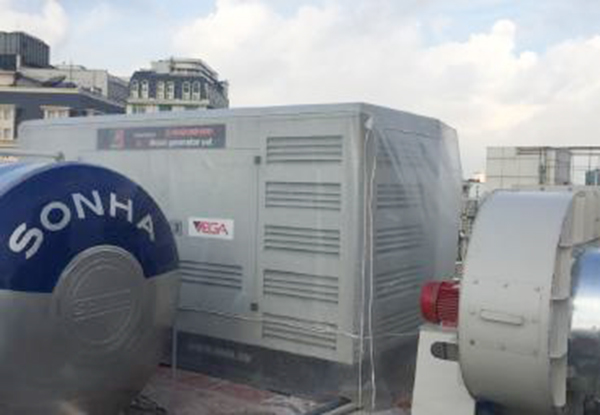

Thông tin tổng quan về dự án lắp đặt máy phát điện Doosan cho bệnh viện Thu Cúc

THÔNG SỐ TỔ MÁY

Tổ máy

FADI FDD250VS3

Xuất xứ

Việt Nam

Động cơ

Doosan

Công suất liên tục (KVA/KW)

250/200

Đầu phát

Vega

Số lượng

01

THÔNG SỐ CÔNG SUẤT MÁY

Model tổ máy

FDD250VS3

Điện áp

400/230 V

Số Pha

3

Tần số

50 Hz

Hệ số cs

0.8

Công suất liên tục

250 Kva

200 Kw

Dòng liên tục

362 A

Công suất dự phòng

275 Kva

220 kW

Dòng dự phòng

398 A

THÔNG SỐ CHUNG CỦA TỔ MÁY

Hãng sản xuất

FADI

Kích thước máy có vỏ chống ồn (mm)

3800*1300*1800

Model máy

FDD250VS3

Trọng lượng máy có vỏ (kg)

2700

Nước sản xuất

VIETNAM

Độ ồn máy có vỏ

73 dbA/7m

Tiêu chuẩn chất lượng

ISO 9001:2008

Dung tích thùng nhiên liệu theo máy

600 Lít

Khung bệ máy

Khung dập & hàn tấm bằng thép tiêu chuẩn chất lượng cao.

Liên kết máy & vỏ

Máy được liên kết với khung bằng cao su chống rung, triệt tiêu dung động ra vỏ khi máy hoạt động.

Công nghệ chế tạo vỏ

Tôn dày 2ly trở lên, chế tạo thành các module, tháo lắp rễ dàng, thuận tiện cho bảo trì bảo dưỡng

Bề mặt sơn vỏ

Các chi tiết đều được xử lý bề mặt trước khi sơn tĩnh điện, sử dụng sơn cao cấp độ bền bề mặt cao.

Vật liệu chống ồn

Sử dụng Bông thủy tinh Rockwool & độ bền rất cao

Cấu tạo cánh cửa

Phần điều khiển có cửa kính để dễ dàng quat sát thông số làm việc từ bên ngoài. Các cánh cửa có khóa an toàn & gioăng làm kín khít.

THÔNG SỐ PHẦN ĐỘNG CƠ

Hãng sản xuất

DOOSAN

Ký hiệu

P126TI

Nước sản xuất

Hàn Quốc

Số vòng quay định mức

1500 vòng/phút

Công suất liên tục (Gross Engine Power)

241 kWm

Phương pháp điều tốc

Điện tử

Công suất cực đại (Gross Engine Power)

272 kWm

Giới hạn biến thiên tốc độ

< +-5%

Kiểu động cơ

Diezen, 4 thì

Phương pháp bôi trơn

Bơm dầu

Kiểu nạp khí

Turbo tăng áp & làm mát khí nạp

Dung tích dầu bôi trơn

23 L, có thể thay thế 100%

Kiểu buồng đốt

Xoáy lốc, trực tiếp

Loại dầu bôi trơn

15W40 – CF4

Số xy lanh, cách bố trí

6, thẳng hàng

Lọc dầu nhớt

Lõi giấy, toàn phần

Dung tích xy lanh

11.051 L

Phương pháp làm mát

Bằng nước

Đường kính * Hành trình Piston

123 * 155 mm

Kiểm soát nhiệt độ động cơ

Có van hằng nhiệt & cảm biến nhiệt độ

Tỉ số nén

17.1 :1

Áp suất hệ thống làm mát lớn nhất

0.9 kg/cm2

Cách bố trí xu páp

OHV

Dung tích nước làm mát (chỉ động cơ)

19

Thứ tự nổ

1-5-3-6-2-4

Hệ thống cung cấp nhiên liệu

Bơm cao áp

Nguồn ắc quy

24 VDC

Lọc nhiên liệu

Lõi giấy, toàn phần

Nguồn nạp ắc quy

24V x 45A

Tiêu thụ nhiên liệu mức 25% tải liên tục

16.4 L/H

Nguồn khởi động

24V x 6.0 kW

Tiêu thụ nhiên liệu mức 50% tải liên tục

30.0 L/H

Hệ thống khởi động

Đề nổ bằng điện

Tiêu thụ nhiên liệu mức 75% tải liên tục

43.6 L/H

Hệ thống dừng máy

Solenoid điện

Tiêu thụ nhiên liệu mức 100% tải liên tục

58.1 L/H

Cảm biến báo áp suất dầu

VDO, có cảnh báo áp suất thấp

Thời gian chạy liên tục

Không hạn chế

Cảm biến báo nhiệt độ nước

VDO, có cảnh báo nhiệt độ cao

Hệ thống bô giảm thanh, khớp nối mềm

Có

THÔNG SỐ PHẦN ĐẦU PHÁT

Hãng sản xuất

VEGA

(Singapore)

Kiểu kích từ

Đồng bộ, tự kích từ, không chổi than

Ký hiệu

VGU270J

Điều chỉnh điện áp

Tự động AVR

Công suất liên tục đầu phát

250 kVA

Kiểu AVR

AS440

Số pha

3 pha

Khả năng chạy quá tải trong mỗi 12 giờ

115%

Số cực từ

4

Số dây, kiểu quấn dây

12 dây, nghiêng 2/3

Điện áp ra định mức đầu phát

400V /230V

Dao động điện áp

±1 %

Kiểu ổ đỡ

1 ổ đỡ

Cấp bảo vệ

IP23

Hệ số công suất

0.8

Cấp cách điện

H

Tần số

50Hz

Độ Biến dạng sóng ( không tải)

< 1,5 %

Khả năng vượt tốc tối đa

2250 vòng/phút

THF

< 2%

Kiểu đấu nối

Hình sao

TIF

< 50
